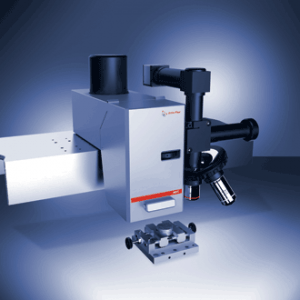

Tester zarysowania w nanoskali (NST)
Tester zarysowania w nanoskali jest specjalnie dostosowany do charakteryzowania wad adhezji cienkich filmów i powłok o typowej grubości poniżej 1000 nm. Może być wykorzystany do analizy powłok organicznych i nieorganicznych, twardych i miękkich. Przykładowe powłoki to cienkie i wielowarstwowe materiały PVD, CVD, PECVD, fotorezystywne, farby, lakiery i wiele innych rodzajów filmów, powłok optycznych, mikroelektronicznych, ochronnych, dekoracyjnych i innych. Podłoża mogą być twarde lub miękkie, w tym stopy metali, półprzewodniki, szkło, materiały odblaskowe i organiczne.
Najlepszy tester odporności na zarysowania w nanoskali
- opatentowany podwójny cantilever połączony z siłownikiem piezoelektrycznym,
- aktywne sterowanie siłą w pętli sprzężenia zwrotnego,
- bardzo precyzyjne profilowanie,
- zautomatyzowany wideomikroskop optyczny z opatentowanym zsynchronizowanym trybem zdjęcia panoramicznego z ostrością w całej głębokości zarysowania,
- pomiary głębokości penetracji w czasie rzeczywistym do badań powrotu elastycznego,
- pomiar głębokości zarysowania z korektą przed i po skanowaniu,
- wysokiej jakości obrazowanie optyczne (wideomikroskop optyczny z rewolwerem na cztery obiektywy),
- pomiar współczynnika tarcia w czasie rzeczywistym,
- Praca w trybie tribotestera – testy ścierania,
- kompatybilność z normami ISO i ASTM.
Opcje:
- twardość w mikroskali, mikrozarysowania i/lub moduły pomiarowe nanotribometru,
- komora próżniowa, wilgotnościowa i temperaturowa,
- obrazowanie mikroskopem AFM i mikroskopem konfokalnym ConScan 3D.
| Obciążenie | |
|---|---|
| Rozdzielczość | 0,15 μN |
| Maks. obciążenie | 1000 mN |
| Siła tarcia | |
| Rozdzielczość | 0,3 μN |
| Maks. siła tarcia | 1000 mN |
| Głębokość | |
| Rozdzielczość | 0,06 nm |
| Maks. głębokość | 2000 μm |
| Prędkość przesuwu | |
| Maks. prędkość przesuwu | 600 mm/min |
