Wizualizacja powierzchni i struktury

01

40 LAT TEMU HIROX WYNALAZŁ PIERWSZY MIKROSKOP CYFROWY

Dzisiaj, bogatsi o tradycję marki Hirox, odkrywamy na nowo mikroskop cyfrowy 3D, aby zaoferować urządzenie łatwiejsze w obsłudze, szybsze i mocniejsze niż kiedykolwiek.

CZYM JEST MIKROSKOP CYFROWY?

Mikroskop cyfrowy (DM) to mikroskop wyposażony w kamerę (CMOS) zamiast okularu i wyświetlający cyfrowo uzyskany obraz na monitorze. Oprócz obserwacji może mieć również rozszerzone funkcje, takie jak możliwość wykonywania pomiarów, czy rejestracji nieruchomych i ruchomych obrazów. Ten typ mikroskopu jest stosowany w wielu miejscach: badania i rozwój, technologia produkcji, czy zapewnienie jakości dla przedsiębiorstw prywatnych i instytucji publicznych, łącząc wydajność z łatwością obsługi.

TECHNOLOGIA MIKROSKOPII CYFROWEJ

Mikroskop cyfrowy Hirox to system z jednostką główną i obiektywami podłączonymi do kamery, która maksymalizuje wydajność obiektywu, ich optymalne oświetlenie. System zapewnia precyzyjnie sterowane podstawą, a dedykowane oprogramowanie zapewnia wygodną obserwację. Ponadto komunikacja ACS umożliwia sterowanie prędkością w oparciu o informacje o obiektywie, natychmiastowy pomiar na monitorze, automatyczną ocenę warunków fotografowania zgodnie z czynnościami operatora oraz obserwację, rejestrację i pomiary za pomocą intuicyjnych działań użytkownika. Hirox umożliwia obserwację, przechwytywanie obrazu i możliwość wykonywania pomiarów połączone z płynną i intuicyjną obsługą.

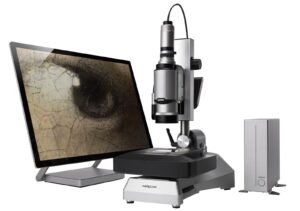

CYFROWY MIKROSKOP 3D NOWEJ GENERACJI HRX-01 / RX-100

Jego zalety:

  • Kontrola wysokiej rozdzielczości
  • Łatwy, szybki i nieniszczący
  • Pomiary 2D i 3D
  • Inteligentne sterowanie w osiach XYZ
  • Powiększenie od 0,1x do 10 000x


  • Sensor Wysokiej Rozdzielczości 5 Megapikseli
    Nowy 5,0-megapikselowy układ CMOS obsługujący ultrawysoką rozdzielczość z 50 klatkami na sekundę zapewnia krystalicznie czysty obraz.
  • Live HDR & Automatyczna Optymalizacja
    Sztuczna inteligencja HRX-01 automatycznie dobiera optymalne ustawienia obserwacji w zależności od miejsca obserwacji i obiektu.
  • Zaawansowane Oświetlenie
    Dodatkowe oświetlenie zewnętrzne z możliwością podwójnego oświetlania bocznego sterowane przez oprogramowanie zapewnia najwyższą elastyczność obserwacji.

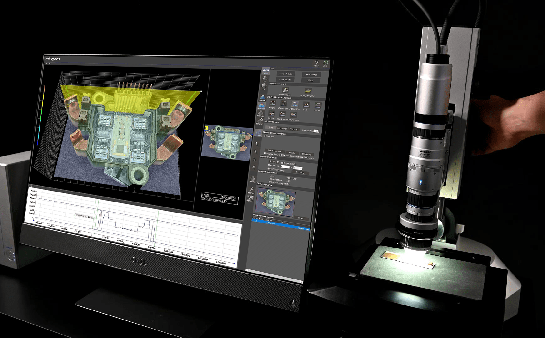

  • Nowy Interface 4K
    Nie ma potrzeby stosowania systemów typu „All in one”! Uruchom na komputerze z systemem Windows 4K, wybierz swoje ulubione funkcje oprogramowania dla swoich próbek, utwórz i zapisz niestandardowe ustawienia.
  • Newe zmotoryzowane obiektywy
    Telecentryczny obiektyw zmiennoogniskowy o ultrawysokiej rozdzielczości zapewnia bardzo precyzyjną rekonstrukcję 3D bez zniekształceń nawet przy małym powiększeniu. Wszystkie nowe obiektywy są teraz w pełni zmotoryzowane – w tym zoom, obrót i oświetlenie – dla szybszej i łatwiejszej obserwacji próbek!
    Inteligentne adaptery magnetyczne z chipami RFID redukują błędy ludzkie, oszczędzają czas i sprawiają, że mikroskopia znów staje się przyjemnością!

Obiektyw stworzony przez producenta obiektywów

W latach dwudziestych Hirox zaczął produkować soczewki. Od tego czasu Hirox wyprodukował różne obiektywy do lustrzanek, kamer telewizyjnych i aparatów na kliszę 8 mm. Dzięki know-how w zakresie produkcji i rozwoju soczewek, Hirox stworzył szereg opatentowanych soczewek i adapterów optycznych. Obiektywy mają zarówno dużą głębię ostrości, jak i wysoką rozdzielczość.

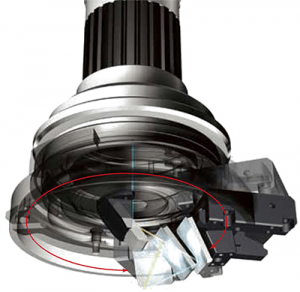

Stworzony przez HIROX obrotowy adapter

Opatentowany adapter głowicy obrotowej Hirox z napędem silnikowym zapewnia wyjątkową obserwację obiektu 360° „z helikoptera”. Umożliwia to obserwację niedostępnych szczegółów bez jakiejkolwiek manipulacji próbką. W zależności od adaptera, zestawy luster o wysokiej precyzji umożliwiają inspekcję od 25 stopni do 55 stopni, a dzięki nagrywaniu wideo będziesz mógł uchwycić oszałamiające filmy.

NANO POINT SCANNER – KIEDY MIKROSKOPIA SPOTYKA METROLOGIĘ

NPS to konfokalny czujnik punktowy światła białego połączony z wysoce precyzyjnym, zmotoryzowanym stolikiem. Umożliwia submikronowy pomiar wysokości na dowolnym rodzaju powierzchni bez kontaktu z próbką.

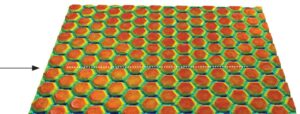

Szybkie Profilowanie

Przesuwając próbkę za pomocą wysoce precyzyjnego, zmotoryzowanego stolika XY w jednej osi, NPS pozyskuje serię skupionych punktów w wybranym odstępie tworząc szybki profil: pomiar wysokości, odległości, promienia, chropowatości linii (Ra, Rz, Rt ,…) w ciągu kilku sekund!

Powierzchnia w Wysokiej Rozdzielczości

Tworząc serię wyrównanych profili, NPS pozyskuje informacje XYZ, tworząc powierzchnię 3D o wysokiej rozdzielczości: objętość, chropowatość powierzchni (Sa, Sz,…), złożony kształt, falistość 3D i wiele więcej można zmierzyć – na czas trwania skanowania wpływa ilość linii, szybkość skanowania i wymiar próbki!

POMIARY CERTYFIKOWANE ISO

ISO 25178-602: Chromatyczna technologia konfokalna światła białego posiada certyfikat ISO do pomiaru chropowatości i jest obecnie używana przez wiele firm i ośrodków badawczych na całym świecie. NPS umożliwia bardzo precyzyjny pomiar osi XYZ ponad ograniczeniami optycznej głębi ostrości.
