Firma CESARE GALDABINI posiada doświadczenie w testowaniu materiałów od 130 lat. Jest producentem młotów udarnościowych do testów Charpy’ego oraz Izoda. W zależności od rodzaju i wielkości próbek dostępne są różne wersje młota oraz wahadeł.

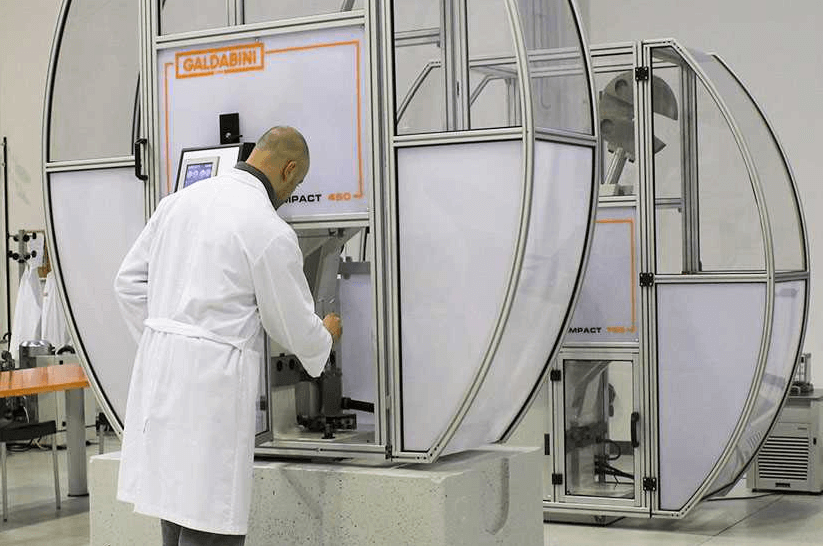

Siła 150-300-450J

Siła 750J

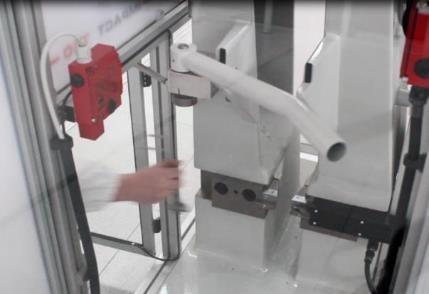

Młot jest wyposażony w panel dotykowy oraz barierę bezpieczeństwa z grubych paneli Lexan a elektrycznie blokowane drzwi uniemożliwiają ich otwarcie podczas trwania testu. Dodatkowo urządzenie zostało wyposażone w blokadę mechaniczną uruchamianą w przypadku awarii prądu. Urządzenie spełnia normy bezpieczeństwa ISO 13849-1, IEC 62061 oraz ISO 13849-1.

System został zaprojektowany z myślą o zapewnieniu maksymalnego bezpieczeństwa operatora, umożliwia ustawienie wszystkich operacji testowych z zewnątrz osłony. Pochylone płaszczyzny bariery kierują próbki po teście w jedno miejsce.

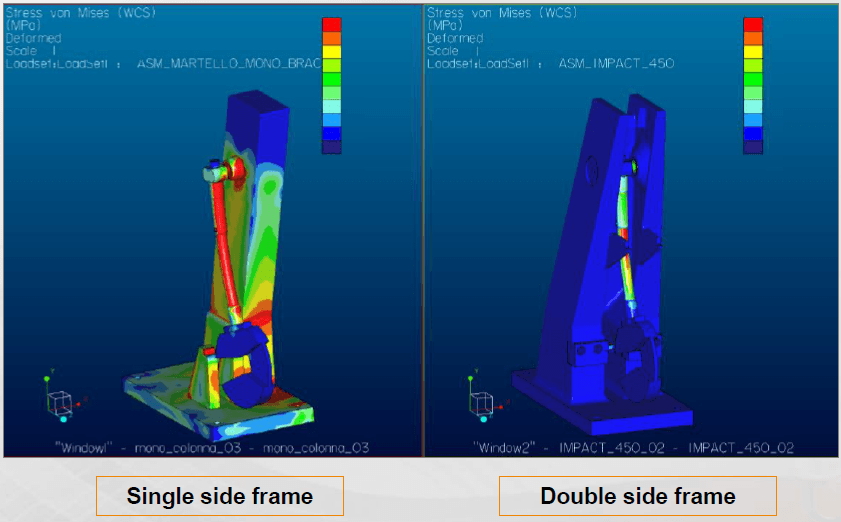

Młoty Galdabini wyróżnia zastosowanie najbardziej stabilnej konstrukcji dwukolumnowej młota, która zapewnia wysoką sztywność i wyklucza oddziaływanie sił statycznych, spowodowanych masą młota. Taka konstrukcja wydłuża czas pracy łożysk oraz zmniejsza siłę tarcia, dzięki czemu otrzymujemy dokładniejsze wyniki.

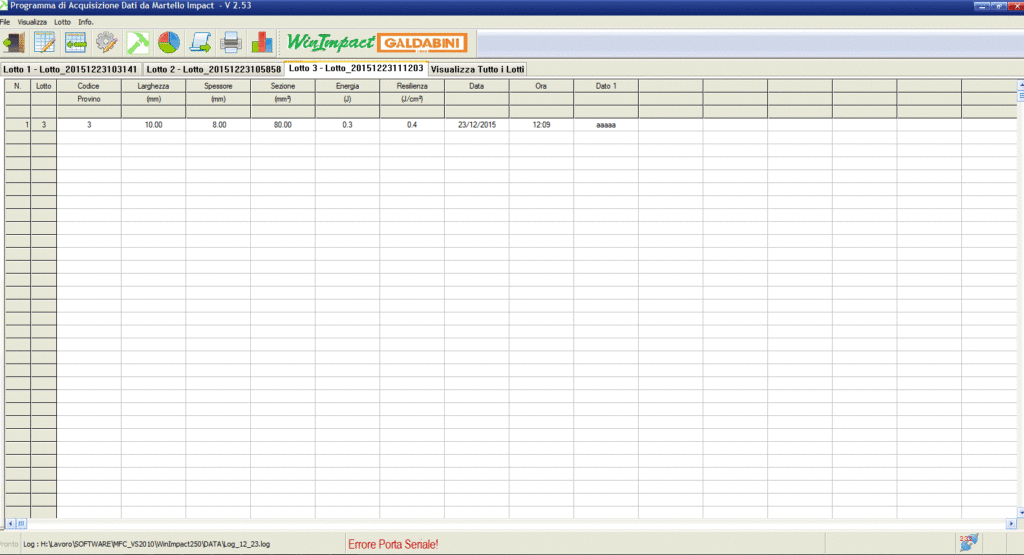

Młot można wyposażyć w system do archiwizacji próbek który umożliwia przechowywanie, zarządzanie, tworzenie statystyk oraz wystawianie certyfikatów testowych. Ponadto dane z łatwością wyeksportujemy do edytowalnej wersji pliku CSV.

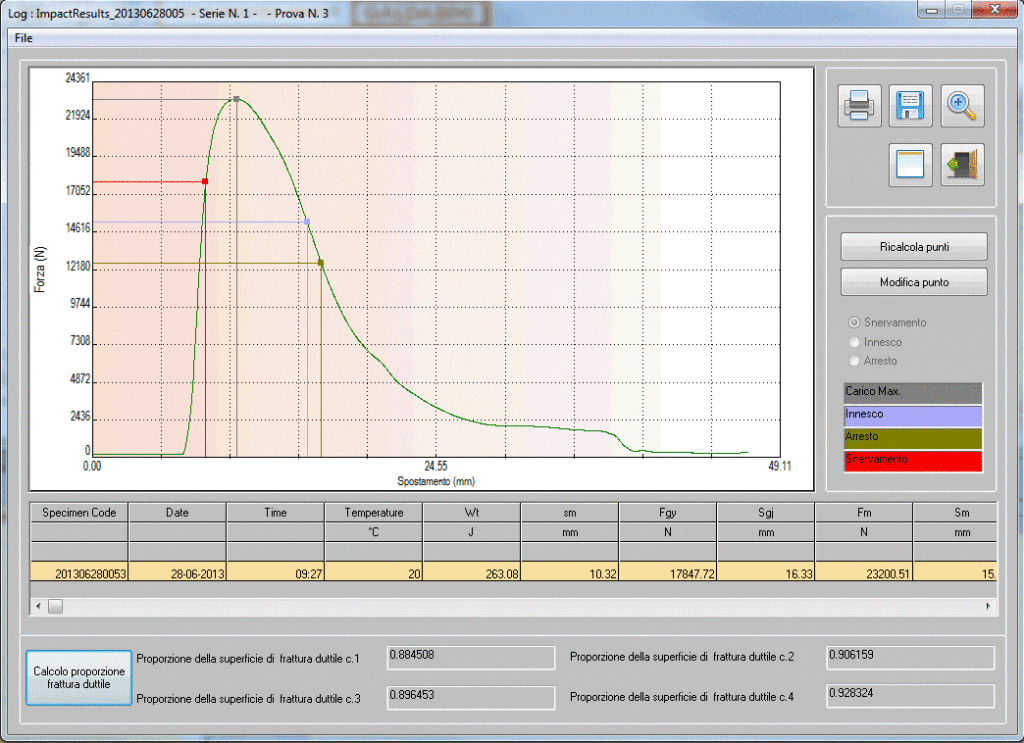

Dodatkowo można zastosować zestaw oprzyrządowania do analizy dynamicznej zgodnej z ISO 14556. Pakiet oprogramowania oraz młot z tensometrycznym układem elektronicznym umożliwia rejestracje siły, z częstotliwością akwizycji 1 GHz, w odniesieniu do przemieszczenia lub czasu. Po teście umożliwia wyświetlenie wykresu rozkładu siły podczas badania próbki.

Zgodny z wymaganiami testu Charpy’ego według normy ISO 14556 i ASTM E2298.

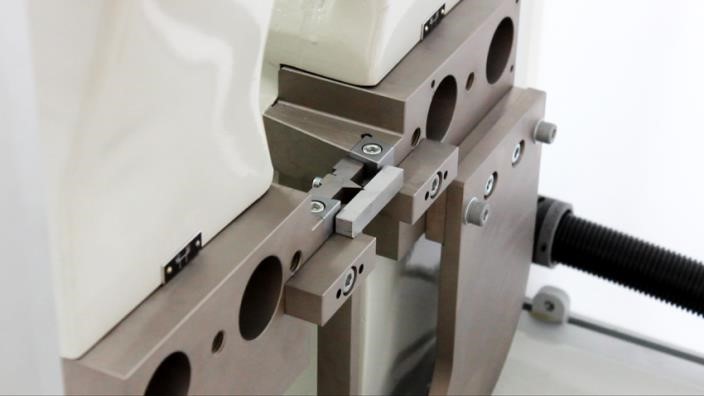

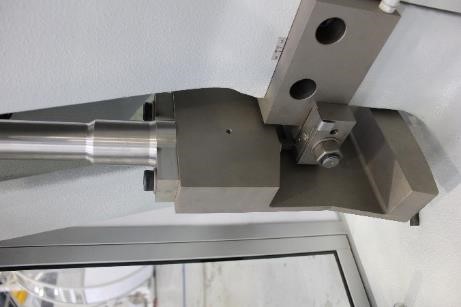

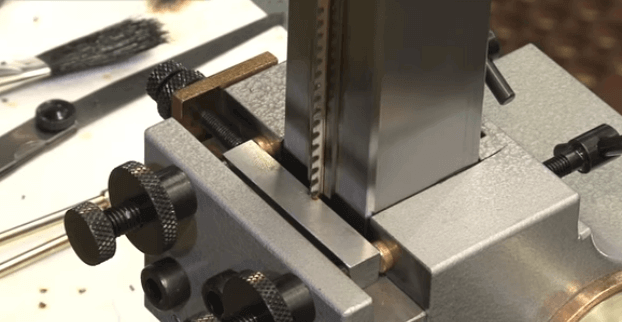

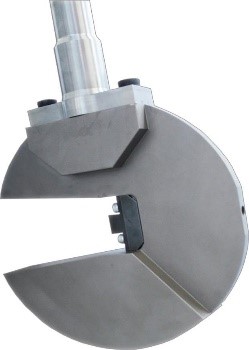

Dodatkowo młot można wyposażyć w: wahadła, bijaki, systemy do centrowania próbek, czy akcesoria do preparatyki.

<

Próby  udarowe  są  próbami  dynamicznymi, określającymi  zdolność  materiału  do przenoszenia gwałtownych obciążeń pod wypływem uderzeń. Charakteryzują one te własności mechaniczne materiału, których nie da się wyznaczyć przy pomocy prób statycznych.Najczęściej stosowanymi próbami udarowymi są:

  • udarowa próba zginania
  • udarowa próba rozciągania

Próbę  udarności  wykonuje  się    w  celu  dokonania  oceny  zachowania  się  materiału  w warunkach sprzyjających kruchemu pękaniu, stworzonych w próbce obecnością karbu i dużą szybkością  odkształcenia  wywołaną  dynamicznym  działaniem  siły  oraz  działaniem temperatury.

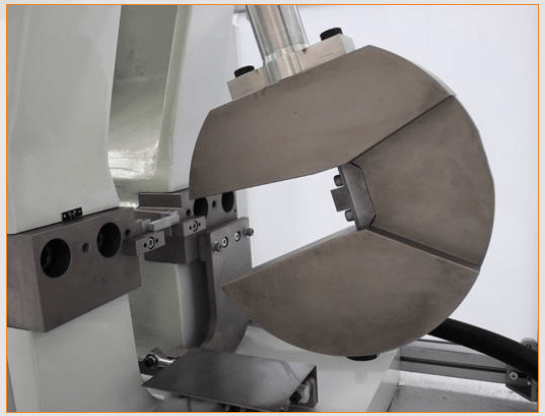

Powszechnie  stosowana  próba  udarności  polega  na  złamaniu  jednym  uderzeniem wahadłowego młota próbki z karbem, podpartej swobodnie na obu końcach.

Najczęściej stosowaną normą do wyznaczani audarności stali jest norma ISO 148

Standardowa próbka ma długość 55 mm i przekrój poprzeczny kwadratowy o boku 10mm. W połowie długości znajduje się karb. Rozróżnia się dwa rodzaje karbów. W kształcie litery U i V

Schemat działania młota przedstawiono na rysunku poniżej. Młot spadając z wysokości H (położenie wyjściowe) do najniższego położenia osiąga w nim maksymalną prędkość. W tym położeniu młot ma największą energię kinetyczną. Po zniszczeniu próbki reszta energii kinetycznej wychyla młot do położenia końcowego i przechodzi w energię potencjalną.

Po złamaniu próbki analizie poddaje się również jego przełom. Między wartością pracy  złamania  a  rodzajem  przełomu  istnieje  pewna  zależność,  dlatego  też  obserwacje przełomów uzupełniają wyniki próby, a ponadto dostarczają szereg dodatkowych informacji.Rozróżnia się trzy charakterystyczne rodzaje przełomów:

  • Przełom rozdzielczy, próbka została zgięta, pęknięcie nastąpiło po przekroczeniu granicy plastyczności, tj. przy znacznych odkształceniach trwałych
  • Przełom kruchy, próbka pękła bez widocznego odkształcenia plastycznego
  • Przełom z rozwarstwieniem, wskazujący na duży stopień anizotropowości materiału spowodowany przeróbką plastyczną, lub wskazujący na obecność jednego lub więcej pasm zanieczyszczeń.
