System badawczy TFS 200R do przestrzennego nanoszenia powłok ALD

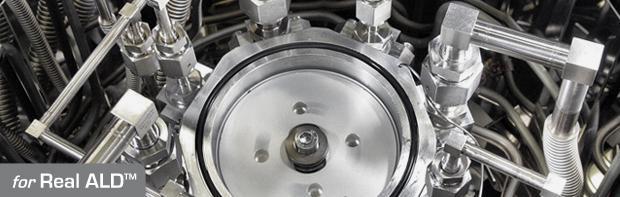

TFS 200R_chamber_

Urządzenie TFS 200R jest pierwszym rozwiązaniem zaprojektowanym do nanoszenia cienkich warstw w systemie Roll-to-Roll i innych układach ciągłego nanoszenia ALD (continuous ALD – CALD). TFS 200R jest stosowany wyłącznie do nanoszenia cienkich filmów na elastyczne podłoża. Po raz pierwszy TFS 200R pozwala na badania w dynamicznych zachowań w różnych prekursorach, symulacje i oszacowanie wydajności procesów w zastosowaniach ALD Roll-to-Roll. W TFS 200R, elastyczny substrat zamocowany jest na obrotowym cylindrze w komorze reakcyjnej. Cylinder jest otoczony serią liniowych dysz, z których wytwarzany jest izolowany obszar działania gazu na całej szerokości podłoża. Podczas obrotu cylindra podłoże przesuwane jest na kolejne obszary z gazem i jest powlekane.

System Beneq TFS 200R, ze swoją modułową budową spełnia zarówno wymagania stawiane przez przemysł jak i środowisko naukowe. Pojemniki na prekursory są względnie niewielkie i mogą być w łatwy sposób wymienione. W zależności od wymagań procesu TFS 200R może zostać wyposażony w do 2 podgrzewanych źródeł , typ HS 80 i/lub HS 180. Jako opcję można zastosować do 8 linii gazowych i 4 ciekłych źródeł.

Właściwości systemu

  • Stopień nanoszenia cienkich filmów do 100 nm/min
  • Ruchome podłoże, prędkość sieci do 300 m/min
  • Wysoka prędkość i pojemność loggów jak również narzędzia trendu (human machine interface HMI).
  • komora próżniowa Cold-wall dla szybkiego grzania i chłodzenia
  • Dodatkowe porty w komorze próżniowej do diagnostyki in-situ itp.
  • Podgrzewane podłoże i układ doprowadzania gazu dla jednorodnego grzania podłoża i zapobiegania kondensacji prekursora,
  • Kompatybilny z  clean-room klasy 100 (ISO 5)
  • Konfiguracja źródeł pozwala na szybką wymianę prekursorów.

 Specyfikacja techniczna

 Zakres temperatur procesu  25 – 200 °C
 Wielkość podłoży  do 300 × 120 (mm)
 Materiał podłoży  filmy polimerowe, metaliczna folia lub inne elastyczne
 Prędkość sieci  do 300 m/min (@ 1000 rpm)
 Zakres ciśnienia procesu  1 – 900 mbar (hPa)
 Ciekłe źródła, podgrzewane  do 2
 Ciekłe źródła, nie podgrzewane  do 4
 Linie gazowe  do 8
 Układ kontroli  kontroler PLC z PC z interfejsem użytkownika
 Ogólne wymiary urządzenia, ALD L × W × H)  1325 × 600 × 1298 (mm)
 Ogólne wymiary, skrzynka elektryczna(L × W × H)  1000 × 300 × 1600 (mm)
